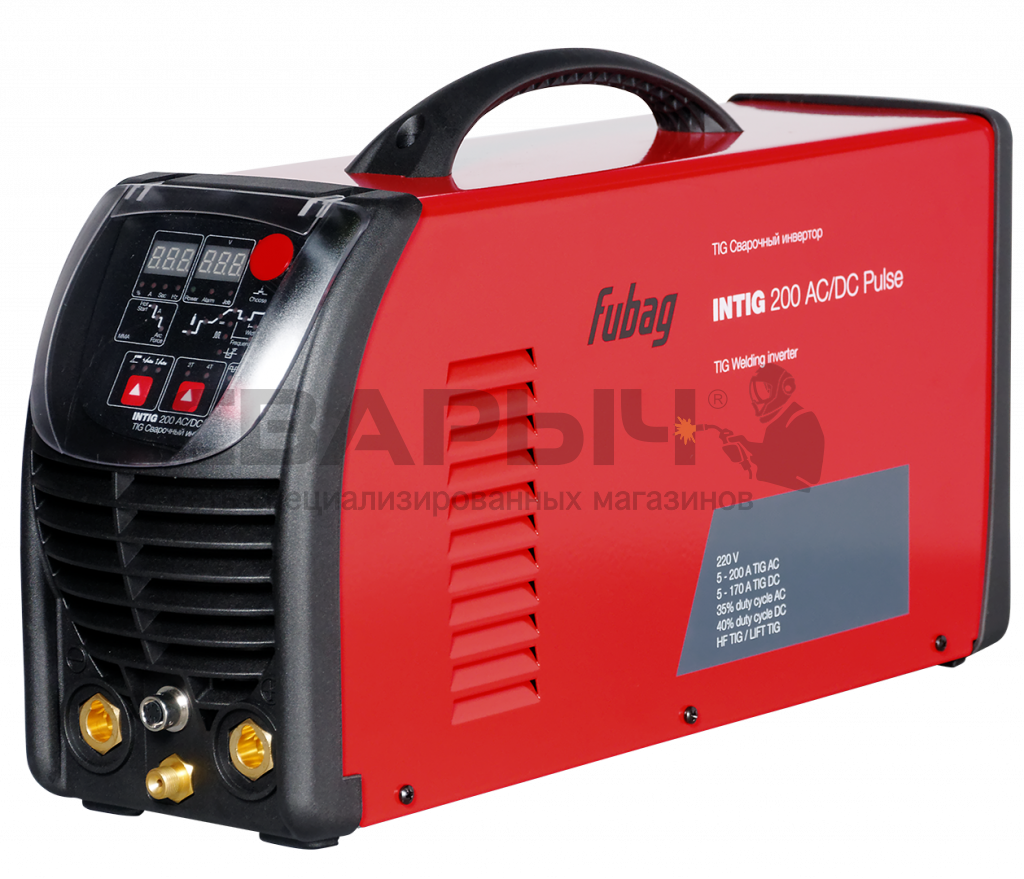

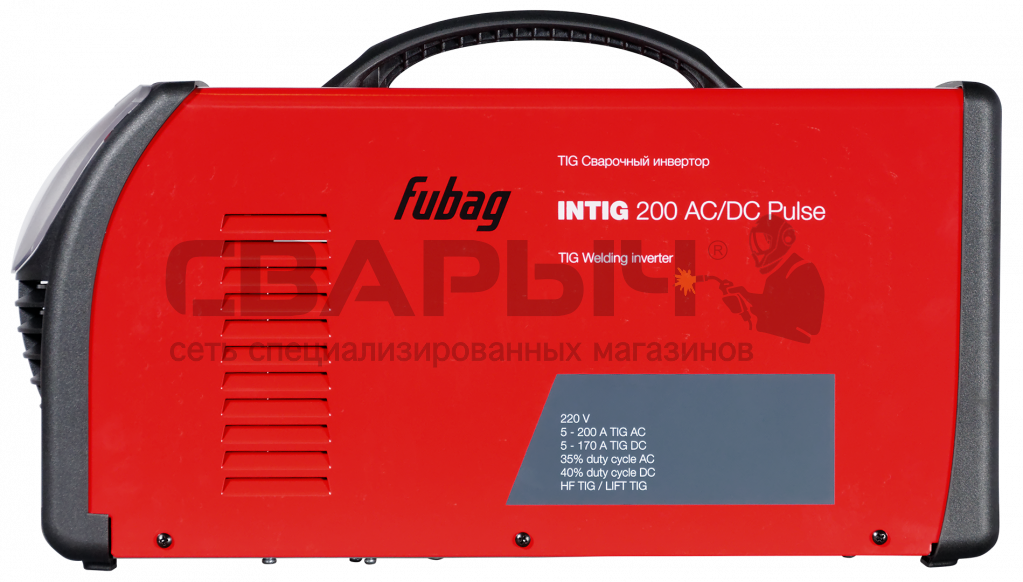

Fubag INTIG 200 AC/DC PULSE
Инвертор обладает возможностью импульсной TIG сварки, которая отлично подходит для высококачественной сварки тонких изделий без термической деформации. Ширина и частота импульсов задаются отдельно на панели управления перед сваркой.
Функция баланса полярности для TIG AC сварки позволяет добиваться отличного очищающего/проплавляющего эффекта при сварке алюминия. Выбор типа волн для TIG AC сварки: прямоугольная обладает высокими динамическими характеристиками и является универсальной, синусоидальная идеально подходит для сварки средних толщин, а треугольная отлично подходит для сварки малых толщин потому что обеспечивает уменьшенное тепловложение в материал и позволяет уменьшить его деформацию.
Максимальный сварочный ток 200 А c ПВ 35% (10 мин. цикл, 40 град.С). Напряжение холостого хода 66 Вольт и встроенная функция Hot Start (ММА), обеспечивает легкий поджиг для любых типов сварочных электродов. Встроенные функции Arc Force (ММА), Antisticking (ММА) облегчают сварочный процесс и снижают вероятность появления дефектов.
Цифровой дисплей позволяет точно выставлять сварочный ток и контролировать его во время сварки.
TIG DC сварка неплавящемся вольфрамовым электродом металлов кроме алюминия и магния. 2 режима инициации сварочной дуги для TIG сварки: бесконтактный высокочастотный поджиг HF TIG DC и легкий контактный поджиг с функцией Lift TIG DC. Возможен выбор между двухтактным и четырехтактным режимом работы сварочной горелки для TIG сварки.
Инверторный сварочный аппарат Fubag INTIG 200 AC/DC PULSE построен на IGBT транзисторах. Электронный компоненты защищены от запыления. Платы покрыты дополнительным слоем лака. Каждый аппарат проверяется на пробой напряжением 440 Вольт, класс изоляции H. Срок гарантии 2 года. Fubag INTIG 200 AC/DC PULSE работает в диапазоне питающего напряжения 1-240 Вольт. Работа с генератором и длинными кабелями без затруднений.
КОНТРОЛЬ ФОРМЫ ВОЛНЫ ПЕРЕМЕННОГО ТОКА:
Прямоугольная волна: высокие динамические характеристики дуги для любой задачи. |
|
Синусоидальная волна: более плавная и мягкая дуга с сниженным уровнем помех, идеально подходит для сварки средних толщин |
|
Треугольная волна: пониженное тепловложение с уменьшенной деформацией металла, идеально подходит для сварки малых толщин |
|
|
Питание сети аппарата осуществляется однофазным током в диапазоне напряжения частотой 50/60 Гц. |
|
На заводе осуществляется проверка на пробой напряжением силой 440В конденсаторов инвертора для выявления дефектов. |
|
Сварочные инверторы способны работать с генераторами и защищены от перепадов напряжения, которые не повлияют на стабильность сварочного процесса. |
|
К источнику питания возможно подключения пульта управления всеми необходимыми параметрами сварочного процесса, что позволит выполнять регулировку дистанционно. |
|
Корпус инвертора и его внутренние компоненты сварочного имеют качественное покрытие, защищающее от влаги, коррозии, соляного тумана. |
|
Технология, основанная на мостовой схеме, состоящей из биполярных транзисторов с изолированным затвором, позволяет добиться отличных характеристик при преобразовании тока. |
|
Возможно подключение сварочной горелки с регулятором тока. |
|
Импульсный режим сварки позволяет уменьшать тепловложение в основной металл, что уменьшает сварочные деформации и вероятность прожога, а также позволяет сваривать тонкий металл на маленьких токах. |
|
Высокочастотный поджиг позволяет зажигать дугу, не касаясь изделия, что позволяет исключить попадание вольфрама в состав шва. |
|
Микропроцессорное управление позволяет упростить управление параметрами сварочного процесса и выполнять более тонкую их регулировку. |
|
Возможно подключение педали для регулировки сварочного тока. |
|
Сварка на переменном токе с регулировкой баланса полярности о позволяет получить отличный очищающий эффект для сварки алюминия. |
|
Сварка на очень малых токах позволяет сваривать изделия из тонкого материала, не прожигая его. |
Данный аппарат использует следующие виды сварки:
|
|
MMA |
TIG DC |
Применяется для изготовления изделий из следующих материалов:
|
|
Низколегированной стали
|
Нержавеющей стали |
|
|
Титана
|
Меди и сплавов |
|
|
Алюминия и его сплавов |

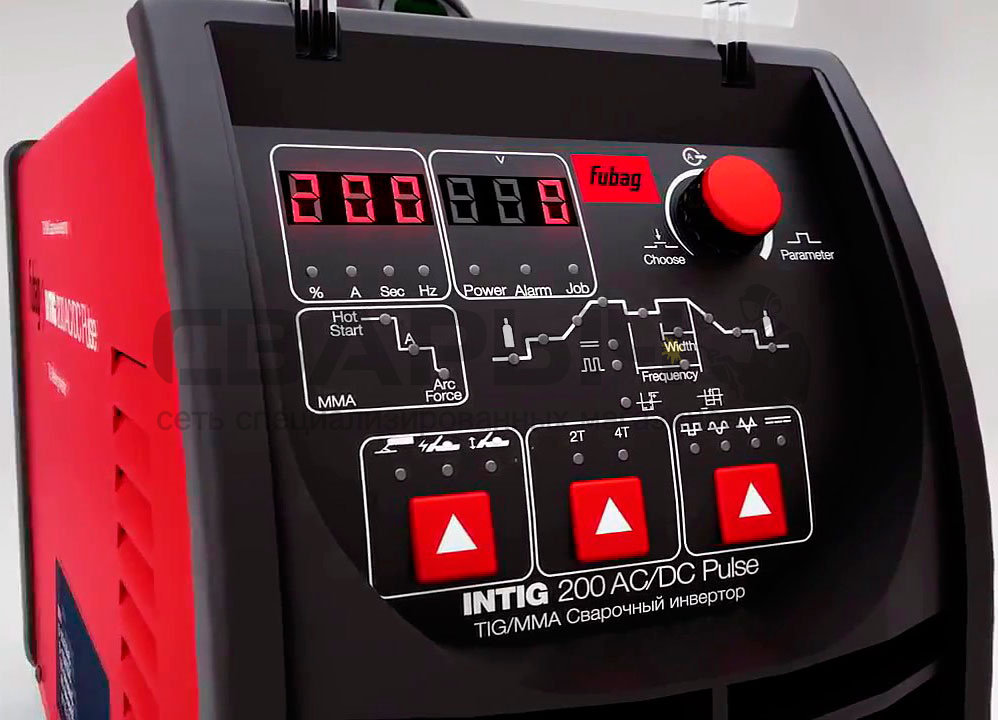

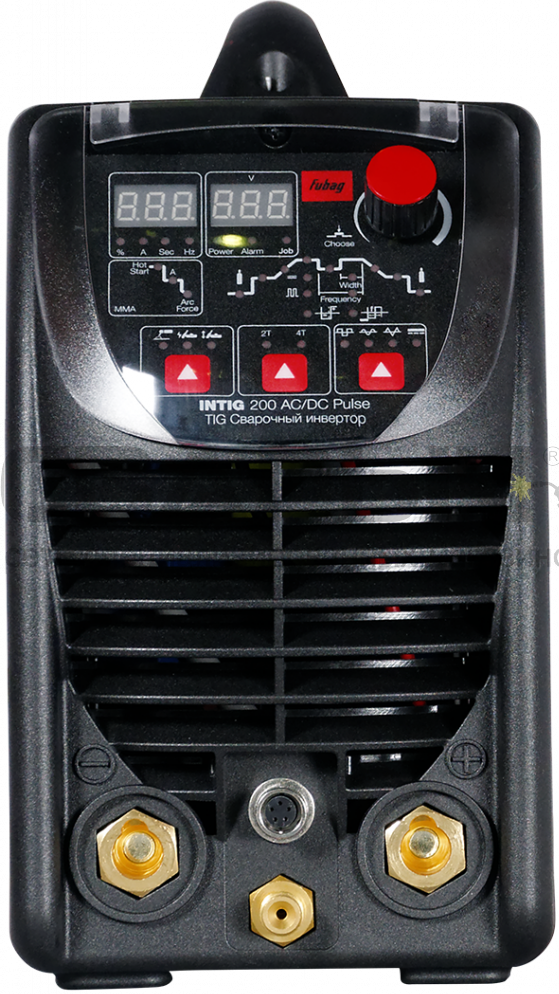

ПАНЕЛЬ УПРАВЛЕНИЯ АППАРАТА СЕРИИ TIG AC/DC:
1. Индикация единицы измерения параметра:
% - в процентах от основного тока
А – Ампер
Sec – Секунд
Hz – Герц (частота)
2. Дисплей трёхразрядный, индикация параметров
3. Дисплей трёхразрядный, индикация напряжения дуги, В
4. Индикация:
Power – индикатор питания
Alarm – индикатор перегрева / проблем питающей сети
Job – программы (описание ниже)
5. Ручка Настройка параметров / Выбор Job
Однократное нажатие – переключение между параметрами на циклограмме
Нажатие и удержание свыше 3 секунд – переключение в режим выбора Job
Вращение – настройка выбранного параметра / номера Job
6. Циклограмма (описание ниже)
7. Кнопка переключение режимов работы TIG горелки:
Сварка переменным током прямоугольной формы - максимальная энергоотдача и надёжность сварки;
Сварка синусоидальным переменным током - низкий уровень помех
Сварка треугольным переменным током - универсальное применение
Сварка постоянным током
8. Кнопка переключение режимов работы TIG горелки
2T 2-х тактный режим
4T 4-х тактный режим
9. Выбор и индикация метода сварки
MMA сварка
Сварка TIG с высокочастотным зажиганием дуги
Сварка TIG с контактным зажиганием дуги (TIG Lift)
10. Циклограмма (описание ниже)
ЦИКЛОГРАММЫ ПРОЦЕССА TIG СВАРКИ:
1. Время предварительной подачи газа: диапазон настройки: 0,0 -10,0 с;
2. Стартовый ток: диапазон настройки: 5-200 А (AC) / 5-170 А (DC);
3. Время нарастания сварочного тока: диапазон настройки: 0,0-10,0 с;
4. Сварочный ток / Ток импульса: диапазон настройки: 5-200 А (AC) / 5-170 А (DC);
5. Базовый ток импульса: диапазон настройки: 5-200 А (AC) / 5-170 А (DC);
6. Width Заполнение импульса в %: диапазон настройки: 5-95%;
7. Frequency Частота импульсов: диапазон настройки: 1-999 Гц DC, 1-200 Гц AC;
8. Время спада тока: диапазон настройки: 0,0-10,0 с;
9. Ток заварки кратера: диапазон настройки: 5-200 А (AC) / 5-170 А (DC);
10. Время продувки газа: диапазон настройки: 0,0-10,0 с;
11. Частота переменного тока: диапазон настройки: 50-250 Гц;
12. Баланс переменного тока: диапазон настройки: -5 - +5;
13. Импульсная сварка постоянным / переменным током;
14. Сварка постоянным / переменным током без импульсов.
ЦИКЛОГРАММЫ ПРОЦЕССА MMA СВАРКИ:
1. Hot Start. Ток горячего старта в % от тока сварки: диапазон настройки: 50-200%;
2. Ток сварки. Диапазон настройки: 5-200 А (AC) / 5-170 А (DC);
3. Аrc Force. Форсаж дуги: диапазон настройки: 1-100.
ФУНКЦИИ JOB:
- JOB – сохранённый в памяти аппарата режим сварки. Настраивается пользователем.
- Заводское значение по умолчанию – JOB-1. В аппарате имеется 9 JOB - JOB-1 - JOB-9.
- При первом включении аппарата на дисплее появляется JOB-1.
- Для выбора номера JOB нажмите ручку Настройка параметров/Выбор JOB и удерживайте её в течение 3 секунд. Загорится индикатор выбора JOB: значение дисплея слева - «JOB», значение дисплея справа – № JOB (1…9).
- Вращая ручку Настройка параметров / Выбор JOB, выставляется № JOB. При этом на панели будут загораться соответствующие индикаторы режима (MMA, TIG DC, TIG AC/DC и т.д.).
- Для выбора JOB нажмите кратковременно ручку Настройка параметров / Выбор JOB или подождите 3 секунды. Аппарат перейдёт в режим выполнения выбранной JOB.
- Все изменённые параметры сварки автоматически сохранятся в памяти аппарата и будут доступны после выключения.
- При включении аппарата высветится последнее значение JOB.
- Пользователь может настроить JOB в соответствии с выполняемой задачей. Например, JOB-1: MMA DC 100A, JOB-2: Lift TIG DC 30A, JOB-3: HF TIG 80A. В дальнейшем при переключении режимов с JOB-2 на JOB-1 не потребуется вновь вводить вручную параметры сварки, нужно только выбрать JOB-1.
